고속 가공 전용

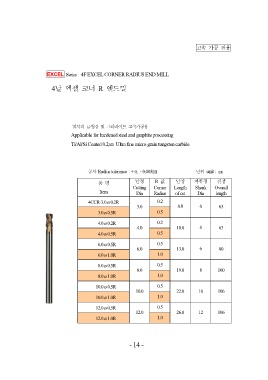

EXCEL series 4F EXCEL CORNER RADIUS END MILL
4날 엑셀 코너 R 엔드밀
열처리 금형강 및 그라파이트 고속가공용
Applicable for hardened steel and graphite processing
Ti/Al/Si Coated 0.2㎛ Ultra fine micro grain tungsten carbide
공차 Radius tolerance :+ 0, - 0.005㎜ 단위 unit : ㎜
품명 날경 R값 날장 자루경 전장
Item Cutting Corner Length
4CCR-3.0 ø 0.2R Radius of cut Shank Overall
3.0 ø 0.5R Dia Dia length
0.2 8.0
3.0 6 63
0.5 10.0
4.0 ø 0.2R 0.2 13.0 6 63
4.0 ø 0.5R 4.0
19.0
0.5
22.0
6.0 ø 0.5R 0.5 6 80
6.0 ø 1.0R 6.0 26.0
1.0
8.0 ø 0.5R 0.5 8 100
8.0 ø 1.0R 8.0
1.0
10.0 ø 0.5R 0.5 10 106
10.0 ø 1.0R 10.0
1.0
12.0 ø 0.5R 0.5 12 106
12.0 ø 1.0R 12.0
1.0
