TECHNICAL INFORMATION

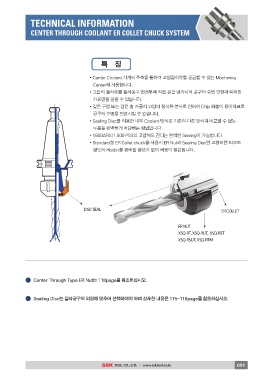

CENTER THROUGH COOLANT ER COLLET CHUCK SYSTEM

특징

•Center Coolant 기계의 주축을 통하여 고압절삭유를 공급할 수 있는 Machining
Center에 사용합니다.

•고압의 절삭유를 절삭공구 인선부에 직접 공급 냉각시켜 공구의 수명 연장과 미려한
가공면을 얻을 수 있습니다.

•깊은 구멍 또는 깊은 홈 가공시 고압의 절삭유 분사로 인하여 Chip 배출이 용이하므로
공구의 수명을 연장시킬 수 있습니다.

•Sealing Disc를 이용한 내부 Coolant 방식은 기존의 다른 방식과 비교할 수 없는
누출을 완벽하게 차단하는 방법입니다.

•150BARS(1,500 PSI)의 고압에도 견디는 완벽한 Sealing이 가능합니다.
•Standard형 ER Collet chuck을 사용시 ER Nut와 Sealing Disc만 교환하면 되므로

별도의 Holder를 준비할 필요가 없어 비용이 절감됩니다.

Center Through Type ER Nut는 118page를 참조하십시오.
Sealing Disc는 절삭공구의 외경에 맞추어 선택하여야 하며 상세한 내용은 115-116page를 참조하십시오.

TOOL CO., LTD. www.ssktool.co.kr 091
