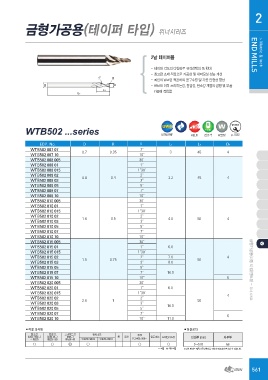

금형가공용(테이퍼 타입) 위너시리즈 B2

> Metric & Inch

END MILLS

D
D2
θ˚ R 2날 테이퍼볼
L1
- 테이퍼 각도의 다양화로 규격선택의 폭 확대
L2 - 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
- 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
- HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품

가공에 적합함

WTB502 ...series 2 30 R 절삭조건

ULTRA FINE HELIX ±0.01 W코팅 p.1032

L1 전규격 D2
3 4
EDP. No. D R θ L2
0.7 0.35 45
WTB502 007 07 0.8 0.4 7˚
WTB502 007 10 10˚ 3.2 45 4
WTB502 008 005 1.0 0.5 30`
WTB502 008 01 1˚ 4.0 50 4
WTB502 008 015 1.5 0.75 1˚30`
WTB502 008 02 2˚ 6.0 4 금형가공용(라핑 타입)엔드밀 - 위너 시리즈
WTB502 008 03 2.0 1 3˚ 6
WTB502 008 05 5˚ 7.0 50 4
WTB502 008 07 7˚ 8.0 6
WTB502 008 10 10˚
WTB502 010 005 30` 10.0
WTB502 010 01 1˚
WTB502 010 015 1˚30` 6.0
WTB502 010 02 2˚
WTB502 010 03 3˚ 50
WTB502 010 05 5˚ 10.0
WTB502 010 07 7˚
WTB502 010 10 10˚ 11.0
WTB502 015 005 30`
WTB502 015 01 1˚
WTB502 015 015 1˚30`
WTB502 015 02 2˚
WTB502 015 03 3˚
WTB502 015 05 5˚
WTB502 015 07 7˚
WTB502 015 10 10˚
WTB502 020 005 30`
WTB502 020 01 1˚
WTB502 020 015 1˚30`
WTB502 020 02 2˚
WTB502 020 03 3˚
WTB502 020 05 5˚
WTB502 020 07 7˚
WTB502 020 10 10˚

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~
HB225~325
~ HB225 HRc30~50 ○ ○○ 0~-0.03 h6
○
○ ◎

○:적합 ◎:매우적합 ※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
