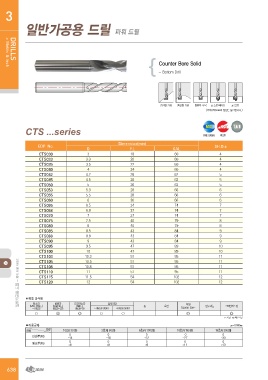

DRILLS 3

> Metric & Inch 일반가공용 드릴 파워 드릴

Counter Bore Solid

- Bottom Drill

경사면 가공 둥근면 가공 면취부 좌삭 홀 스폿 페이싱 홀 보정
(외주방향으로의 절입은 불가합니다.)

CTS ...series MG 20

FINE GRAIN HELIX

일반가공용 드릴 - 파워 드릴 시리즈 EDP. No. D Dimension(mm) OAL SH.Dia
3 F.L 60
CTS030 3.3 18 60 4
CTS033 3.5 20 60 4
CTS035 4 22 60 4
CTS040 4.2 24 62 4
CTS042 4.5 26 62 5
CTS045 5 26 62 5
CTS050 5.3 26 66 5
CTS053 5.5 28 66 6
CTS055 6 28 66 6
CTS060 6.5 30 74 6
CTS065 6.8 34 74 7
CTS068 7 37 74 7
CTS070 7.5 37 79 7
CTS075 8 40 79 8
CTS080 8.5 40 84 8
CTS085 8.8 43 84 9
CTS088 9 43 84 9
CTS090 9.5 43 89 9
CTS095 10 47 89 10
CTS100 10.3 47 95 10
CTS103 10.5 51 95 11
CTS105 10.8 51 95 11
CTS108 11 51 95 11
CTS110 11.5 51 102 11
CTS115 12 54 102 12
CTS120 54 12

■적용 피삭재 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강
(SCM, SK...) (NAK...) FCD400. 500~
탄소강 HB225~325 ~HRc55 SKD61 ~HRc55 SKD11 ◎
(S45C, S55C...) HRc30~50
◎ ○○ ◎ ○:적합 ◎:매우적합
~ HB225 ◎

○

■허용공차 1이상 3이하 3초과 6이하 6초과 10이하 10초과 18이하 ㎛=1/1000㎜
공차 외경
0 0 0 0 18초과 30이하
인선부(h8) -14 -18 -22 -27 0
0 0 0 0 -33
생크부(h6) -6 -8 -9 -11 0
-13
