TOOL HTOOOLLDHEOLRDER SYSTEM7

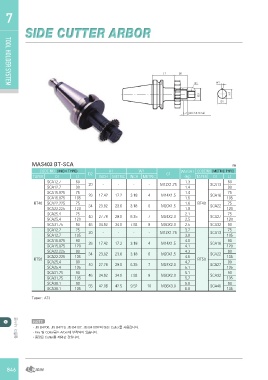

SIDE CUTTER ARBOR

MAS403 BT-SCA ㎜

CODE NO. (INCH TYPE) D2 H1 W1 G1 WEIGHT CODE NO.(METRIC TYPE)
INCH METRIC INCH METRIC
TAPER D1 L1 (kg) TAPER D1 L1

SCA12.7 60 20 - - - - M12X1.75 1.3 SCA13 60
1.4 90
SCA12.7 90

SCA15.875 75 26 17.42 17.2 3.18 4 M14X1.5 1.4 SCA16 75
1.5 105
SCA15.875 105

BT40 SCA22.225 75 34 23.82 23.6 3.18 6 M20X1.5 1.6 BT40 SCA22 75
1.9 120
SCA22.225 120

SCA25.4 75 40 27.78 29.0 6.35 7 M24X2.0 2.1 SCA27 75
2.5 120
SCA25.4 120

SCA31.75 90 46 34.92 34.0 7.92 8 M30X2.0 2.5 SCA32 90

SCA12.7 75 20 - - - - M12X1.75 3.7 SCA13 75
3.8 105
SCA12.7 105

SCA15.875 90 26 17.42 17.2 3.18 4 M14X1.5 4.0 SCA16 90
4.1 120
SCA15.875 120

SCA22.225 90 34 23.82 23.6 3.18 6 M20X1.5 4.3 SCA22 90
40 27.78 29.0 6.35 7 M24X2.0 4.6 BT50 135
BT50 SCA22.225 135 4.7 90
SCA25.4 90 5.1 SCA27 135

SCA25.4 135

SCA31.75 90 46 34.92 34.0 7.92 8 M30X2.0 5.1 SCA32 90
5.7 135
SCA31.75 135

SCA38.1 90 55 42.06 42.5 9.52 10 M36X3.0 5.8 SCA40 90
6.8 135
SCA38.1 135

Taper : AT3

툴홀더 시스템 NOTE

ㆍJIS B4206, JIS B4219, JIS B4107, JIS B41092의 Side Cutter를 사용합니다.
ㆍKey 및 Collar류는 Arbor에 부착되어 있습니다.
ㆍ중 량은 Cutter를 제외한 것입니다.

846
