P. 841

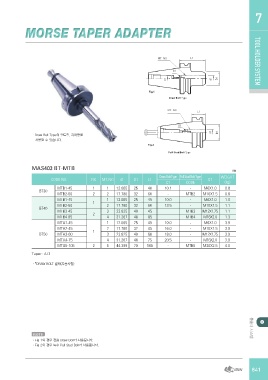

MORSE TAPER ADAPTER                                                                               TOOL HOLDER7

                                                                                                             TOOL HOLDER SYSTEM

ㆍDraw Bolt Type의 엔드밀, 리머등을
   사용할 수 있습니다.

MAS403 BT-MTB                                                                             ㎜

             CODE NO.       FIG MT.NO d1 D1        L1  DrawBoltType PullStudBoltType  G1  WEIGHT
                                                           C1 CODE                          (kg)

BT30         MTB1-45        1 1 12.065 25          40 10.1  - M6X1.0 0.8
BT40         MTB2-60
             MTB1-45        2 2 17.780 32          60 -     MTB2 M10X1.5 0.8
BT50         MTB2-60
             MTB3-45        1         1 12.065 25  45 10.0  - M6X1.0 1.0
             MTB4-85                  2 17.780 32
             MTA1-45                               60 13.5  - M10X1.5 1.1
             MTA2-45
             MTA3-60        2         3 23.825 40  45 -     MTB3 M12X1.75 1.1
             MTA4-75                  4 31.267 48
             MTA5-105                              85 -     MTB4 M16X2.0 1.3

                                      1 12.065 25  45 10.0  - M6X1.0 3.9

                            1         2 17.780 32  45 16.0  - M10X1.5 3.9
                                      3 23.825 40
                                                   60 18.0  - M12X1.75 3.9

                                      4 31.267 48  75 20.5  - M16X2.0 3.9

                            2 5 44.399 70          105 -    MTB5 M20X2.5 4.0

Taper : AT3

ㆍ*DRAW BOLT 별매(주문사항)

 NOTE                                                                                             툴홀더 시스템

ㆍFig 1의 경우 전용 Draw Bolt가 사용됩니다.
ㆍFig 2의 경우 특수 Pull Stud Bolt가 사용됩니다.

                                                                                                  841
