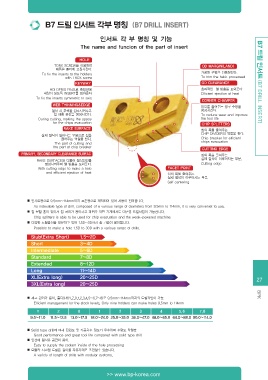

B7 드릴 인서트 각부 명칭 (B7 DRILL INSERT) B7 드릴 인서트 (B7 DRILL INSERT)

인서트 각 부 명칭 및 기능

The name and funcion of the part of insert

HOLE OD MARGIN(LAND)
TORX SCREW를 이용하여
제품을 홀더에 고정시킨다. 가공된 구멍을 다듬질한다.
To fix the inserts to the holders To trim the hakk processed

with TROX screw OD CLEARANCE
KEyWAy
효과적인 열 방출을 도와준다
HOLDER의 PIN으로 축방향에 Efficient ejection of heat
대칭이 되도록 INSERT를 잡아준다
To fix the inserts symmetric to axis CORNER CHAMFER

WEB THINNING&EDGE 마모를 줄여주는 공구 수명을
절삭 시 추력을 감소시켜주고 향상시킨다.
To reduce wear and improve
칩 배출 공간을 형성시킨다. the tool life
During cutting, making the space CHIP SPLITTERS

for the chips evacuation 칩의 폭을 줄여주는
RAKE SURFACE CHIP DIVIDER의 역할을 한다.
Chip breaker for efficient
실제 절삭이 일어나는 부분으로 칩을 chips evacuation
끊어주는 역할을 한다.
CUTTING EDGE
The part of cutting and
the part of chip breaker FACET POINT 칩의 폭을 줄여주는
실제 절삭이 이루어지는 부분.
PRIMARy, SECONDARy CLEARANCE SURFAC Cutting edge

RAKE SURFACE와 더불어 절삭인선을 칩의 폭을 줄여주는
형성시켜주며 열 방출을 도와준다. 실제 절삭이 이루어지는 부분.
Self centering
With cutting edge to make a hole
and efficient ejection of heat

◼ 인서트형으로 9.5mm~114mm까지 표준형으로 제작되어 있어 사용이 편리합니다.
As indexable type of drill, composed of a various range of diameters from 9.5mm to 114mm, it is very conveniet to use.

◼ 칩 분할 홈이 있어서 칩 처리가 용이하고 파워가 약한 기계에서도 대구경 드릴작업이 가능합니다.
Chip splitters is able to be used for chip evacuation and the weak-powered machine.

◼ 다양한 드릴홀더를 보유하고 있어 1.5D~3D까지 홀 가공이 용이합니다.
Possible to make a hole 1.5D to 30D with a various range of drills.

Stub(Extra Short) 1.5~2D 27
Short 3~4D
Intermediate 5~6D
Standard 7~8D
Extended 8~12D
Long 11~14D
XL(Extra long) 20~25D
3XL(Extra long) 20~25D

◼ 재고 관리가 용이, 홀더9개(Y,Z,0,1,2,3,4,5~6,7~8)로 9.5mm~114mm까지의 드릴작업이 가능.
Efficient management for the stock levels, Only nine holders can make holes 9.5mm to 114mm

y Z 0 1 2 3 4 5,6 7,8
9.5~11.0 11.5~12.5 13.0~17.5 18.0~24.0 25.0~35.0 36.0~47.0 48.0~65.0 64.0~88.0 90.0~114.0

◼ Solid type drill에 비해 진원도 및 가공치수 정도가 우수하며 수명도 탁월함.
Good performance and great tool life compared with solid type drill.

◼ 인선에 절삭유 공급이 용이.
Easy to supply the coolant inside of the hole processing

◼ 모듈라 시스템 드릴은 길이를 자유자제로 조정할수 있습니다.
A variety of length of drills with modular systems.
