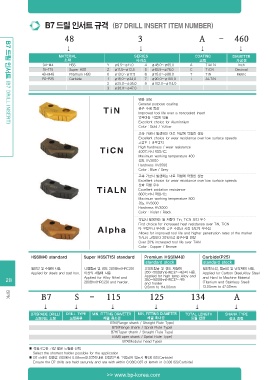

B7 드릴 인서트 규격 (B7 DRILL INSERT ITEM NUMBER)

B7 드릴 인서트 (B7 DRILL INSERT) 48 3 A- 460

⇣ ⇣ ⇣ ⇣

MATERIAL SERIES COATING DIAMETER
소재 시리즈 코팅 가공경
HSS Inch
04-M4 Super HSS Y ø9.5~ø11.0 4 ø48.0~ø65.0 A TiALN Decimal
15-T15 Premium HSS C TiCN Metric
48-M48 Carbide Z ø11.5~ø12.5 5 ø63.5~ø76.0 T TiN
P2-P25 i ALTiN
0 ø13.0~ø17.5 6 ø78.0~ø88.0

1 ø18.0~ø24.0 7 ø90.0~ø100.0

2 ø25.0~ø35.0 8 ø102.0~ø114.0

3 ø36.0~ø47.0

TiN 범용 코팅
TiCN General purpose coating
TiALN 공구 수명 향상
Alpha Improved tool life over a noncoated insert
알루미늄 작업에 탁월
Excellent choice for Aluminnium
Color : Gold / Yellow

고속 가공시 발생하는 마모 저항에 탁월한 성능
Excellent choice for wear resistance over low surface speeds
고강도 / 마모방지
High hardness / wear resistance
400℃까지 작업가능
Maximum working temperature 400
경도 HV3500
Hardness HV3500
Color : Blue / Grey

고속 가공시 발생하는 마모 저항에 탁월한 성능
Excellent choice for wear resistance over low surface speeds
산화 저항 우수
Excellent oxidation resistance
800℃까지 작업가능
Maximum working temperature 800
경도 HV3000
Hardness HV3000
Color : Violet / Black

작업시 발생하는 열 저항이 Tin, TiCN 보다 우수
First choice for increased heat resistance over TiN, TiCN
타 코팅보다 우수한 공구 수명과 시장 진입의 우수성
Allows for improved tool life and higher penetration rates of the market
TiALN 코팅보다 20%이상 공구수명 연장
Over 20% increased tool life over TiAN
Color : Copper / Bronze

HSS(M4) standard Super HSS(T15) standard Premium HSS(M48) Carbide(P25)
standard stock standard stock

일반강 및 주철에 사용. 니켈합금 및 경도 280Bhn(HRC29) 고경도합금 및 경도 재질에 일반탄소강, 합금강 및 난삭재에 사용.
350~500Bhn(HRC37~49)의 사용.
Applied for steels and cast lron. 이상의 재질에 사용 Applied for high temp Alloy and Applied for Carbon Steel,Alloy Steel
Applied for Alloy Nikel and 350~500Bhn(HRC37~49) and Hard to Machine Material
28 280Bhn(HRC29) and harder. and harder (Titanium and Stainless Steel)

9.5mm to 114.00mm 13.00mm to 47.00mm

B7 S - 115 125 134 A

⇣ ⇣ ⇣⇣ ⇣ ⇣

B7(SPADE DRILL) DRILL TyPE MIN. FITTING DIAMETER MIN. FITTING DIAMETER TOTAL LENGTH SHANK TyPE
스페이드 드릴 드릴종류 체결 최소경 체결 최대경 드릴 전장 샹크 종류

B7K(Flange shank / Straight Flute Type)

B7S(Flange shank / Sprial Flute Type)

B7H(Taper shank / Straight Flute Type)

B7M(Taper shank / Sprial Flute Type)

B7X(Modular head Type)

◼ 적용가능한 가장 짧은 드릴을 선택.
Select the shortest holder possible for the application

◼ B7 drill이 정중앙 라인에서 0.08mm(0.03″)이내로 안정적으로 고정되어 있는지 확인(HSS/Carbide)
Ensure the B7 drills are held securely and are with within 0.08(0.03″) of lenteh in 0.03(HSS/Carbide)
