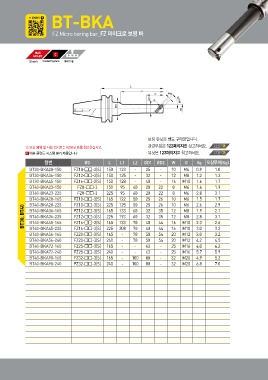

BT-BKA

FZ Micro boring bar_FZ 마이크로 보링 바

MAS Boring
403-BT

Shank Coolant System

D2
D1

※ 보링 범위 및 사용 인서트는 FZ유닛 표를 참고하십시오. •보링 유닛은 별도 구매품입니다. 122P
내부 쿨런트 시스템 불가 제품입니다. •관련부품은 122페이지를 참고하세요. 123P
•유닛은 123페이지를 참고하세요.

형번 ØD L L1 L2 ØD1 ØD2 W G Kg 포장무게(Kg)

BT30-BKA28-150 FZ10-□□-3(S) 150 123 - 25 - 10 M6 0.9 1.0
BT30-BKA36-150
BT30, BT40 BT30-BKA45-150 FZ12-□□-3(S) 150 125 - 32 - 12 M8 1.2 1.3
BT40-BKA23-150 FZ16-□□-3(S) 150 128 - 40 - 16 M10 1.6 1.7
BT40-BKA23-225 1.9
BT40-BKA28-165 FZ8-□□-3 150 95 40 20 22 8 M6 1.6 3.1
BT40-BKA28-225 FZ8-□□-3 225 95 40 20 22 8 M6 2.8 1.7
BT40-BKA36-165 FZ10-□□-3(S) 165 122 50 25 26 10 M6 1.5 2.9
BT40-BKA36-225 FZ10-□□-3(S) 225 125 50 25 26 10 M6 2.6 2.1
BT40-BKA45-165 FZ12-□□-3(S) 165 133 60 32 35 12 M8 1.9 3.1
BT40-BKA45-225 FZ12-□□-3(S) 225 193 60 32 35 12 M8 2.8 2.6
BT40-BKA56-165 FZ16-□□-3(S) 165 133 70 40 44 16 M10 2.3 3.2
BT40-BKA56-240 FZ16-□□-3(S) 225 208 70 40 44 16 M10 3.0 3.2
BT40-BKA72-165 FZ20-□□-3(S) 165 - 70 50 54 20 M12 3.0 4.5
BT40-BKA72-240 FZ20-□□-3(S) 240 - 70 50 54 20 M12 4.2 4.2
BT40-BKA90-165 FZ25-□□-3(S) 165 - - 63 - 25 M16 4.0 5.9
BT40-BKA90-240 FZ25-□□-3(S) 240 - - 63 - 25 M16 5.7 5.2
FZ32-□□-3(S) 165 - 100 80 - 32 M20 4.9 7.0
FZ32-□□-3(S) 240 - 100 80 - 32 M20 6.8
