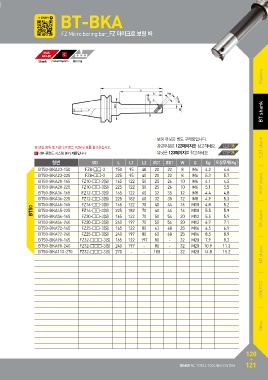

Page 122 - dain

BT-BKA

FZ Micro boring bar_FZ 마이크로 보링 바

MAS Boring
403-BT

Shank Coolant System

Feature

D2 BBTTsshaannkk
D1

※ 보링 범위 및 사용 인서트는 FZ유닛 표를 참고하십시오. •보링 유닛은 별도 구매품입니다. 122P S,ST shank
내부 쿨런트 시스템 불가 제품입니다. •관련부품은 122페이지를 참고하세요. 123P
•유닛은 123페이지를 참고하세요.

형번 ØD L L1 L2 ØD1 ØD1 W G Kg 포장무게(Kg)

BT50-BKA23-150 FZ8-□□-3 150 95 40 20 22 8 M6 4.2 4.6

BT50-BKA23-225 FZ8-□□-3 225 95 40 20 22 8 M6 5.3 5.7 HSK shank
BT50-BKA28-165 FZ10-□□-3(S) 165 122 50 25 26 10 M6 4.1 4.5
BT50-BKA28-225 FZ10-□□-3(S) 225 122 50 25 26 10 M6 5.1 5.5
BT50-BKA36-165 FZ12-□□-3(S) 165 122 60 32 35 12 M8 4.4 4.8
BT50-BKA36-225 FZ12-□□-3(S) 225 182 60 32 35 12 M8 4.9 5.3

BT50 BT50-BKA45-165 FZ16-□□-3(S) 165 122 70 40 44 16 M10 4.8 5.2

BT50-BKA45-225 FZ16-□□-3(S) 225 182 70 40 44 16 M10 5.5 5.9 SK shank

BT50-BKA56-165 FZ20-□□-3(S) 165 122 70 50 54 20 M12 5.5 5.9

BT50-BKA56-240 FZ20-□□-3(S) 240 197 70 50 54 20 M12 6.7 7.1

BT50-BKA72-165 FZ25-□□-3(S) 165 122 80 63 68 25 M16 6.5 6.9

BT50-BKA72-240 FZ25-□□-3(S) 240 197 80 63 68 25 M16 8.5 8.9 NT shank
BT50-BKA90-165 FZ32-□□□-3(S) 165 122 197 80 - 32 M20 7.9 8.3
BT50-BKA90-240 FZ32-□□□-3(S) 240 197 - 80 - 32 M20 10.9 11.3
BT50-BKA110-270 FZ32-□□□-3(S) 270 - - 100 - 32 M20 14.8 15.2

cBN/PCD

Other
