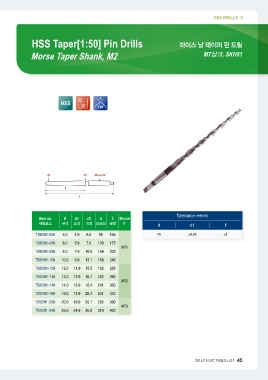

HSS Taper[1:50] Pin Drills HSS DRILLS
Morse Taper Shank, M2 하이스 날 테이퍼 핀 드릴
MT샹크, SKH51
HSS Helix 118°
Angle
30°
Item no. Ø d1 d2 d ℓ Morse Tolerance (허용공차)
d d1 ℓ
제품코드 규격 소경 대경 샹크경 날장 N°
h9 ±0.05 ±1
TD03H1-050 5.0 4.9 6.6 88 165
TD03H1-060 6.0 5.9 7.8 100 175
TD03H1-080 8.0 7.9 10.6 146
TD03H1-100 10.0 9.9 13.1 168 MT1
TD03H1-120 12.0 11.9 15.5 192 220
TD03H1-130 13.0 12.9 16.7 202 245
TD03H1-140 14.0 13.9 18.4 241 285
TD03H1-160 16.0 15.9 20.4 241 290
TD03H1-200 20.0 19.9 25.1 282
TD03H1-250 25.0 24.9 30.8 319 MT2
330
330
390
MT3
430
