Page 42 - dyc
P. 42
HSS DRILLS 하이스 스텝 드릴
180°, SKH55

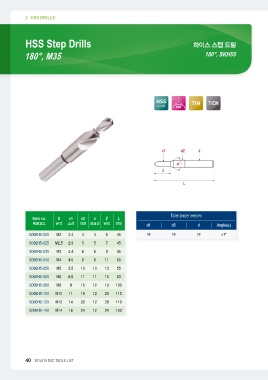

HSS Step Drills
180°, M35
HSS 180° TiN TiCN
Co 5%
Item no. D d1 d2 d ℓ L Tolerance (허용공차)
제품코드 규격 소경 대경 샹크경 날장 전장 d1 d2 d Angle(α)
SD02H5-020 M2 2.4 4 4 6 45 h8 h9 h8 ±1°
SD02H5-025 M2.5 2.9 5 5 7 45
SD02H5-030 M3 3.4 6 6 9 45
SD02H5-040 M4 4.5 8 8 11 50
SD02H5-050 M5 5.5 10 10 13 55
SD02H5-060 M6 6.6 11 11 15 63
SD02H5-080 M8 9 15 12 19 100
SD02H5-100 M10 11 18 12 23 110
SD02H5-120 M12 14 20 12 28 110
SD02H5-140 M14 16 24 12 34 120
40 2014/15 DYC TOOLS LIST
