P. 41

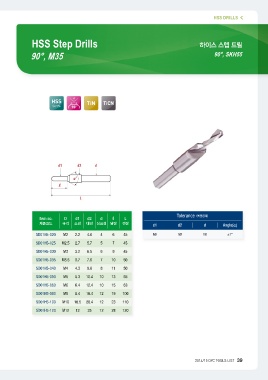

HSS Step Drills HSS DRILLS
90°, M35 하이스 스텝 드릴
90°, SKH55
HSS 90° TiN TiCN
Co 5%
Item no. D d1 d2 d ℓ L Tolerance (허용공차)
제품코드 규격 소경 대경 샹크경 날장 전장 d1 d2 d Angle(α)
SD01H5-020 M2 2.2 4.6 4 6 45 h8 h9 h8 ±1°
SD01H5-025 M2.5 2.7 5.7 5 7 45
SD01H5-030 M3 3.2 6.5 6 9 45
SD01H5-035 M3.5 3.7 7.6 7 10 50
SD01H5-040 M4 4.3 8.6 8 11 50
SD01H5-050 M5 5.3 10.4 10 13 55
SD01H5-060 M6 6.4 12.4 10 15 63
SD01H5-080 M8 8.4 16.4 12 19 100
SD01H5-100 M10 10.5 20.4 12 23 110
SD01H5-120 M12 13 25 12 28 120
2014/15 DYC TOOLS LIST 39
