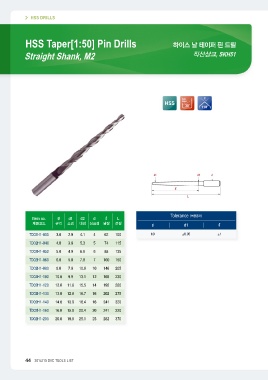

P. 46
HSS DRILLS 하이스 날 테이퍼 핀 드릴
직선샹크, SKH51
HSS Taper[1:50] Pin Drills
Straight Shank, M2
HSS Helix 118°
Angle
30°
Item no. Ø d1 d2 d ℓ L Tolerance (허용공차)
d d1 ℓ
제품코드 규격 소경 대경 샹크경 날장 전장
h9 ±0.05 ±1
TD02H1-030 3.0 2.9 4.1 4 62 100
TD02H1-040 4.0 3.9 5.3 5 74 115
TD02H1-050 5.0 4.9 6.6 6 88 135
TD02H1-060 6.0 5.9 7.8 7 100 150
TD02H1-080 8.0 7.9 10.6 10 146 205
TD02H1-100 10.0 9.9 13.1 12 168 230
TD02H1-120 12.0 11.9 15.5 14 192 260
TD02H1-130 13.0 12.9 16.7 16 202 275
TD02H1-140 14.0 13.9 18.4 16 241 320
TD02H1-160 16.0 15.9 20.4 20 241 320
TD02H1-200 20.0 19.9 25.1 25 282 370
