P. 43

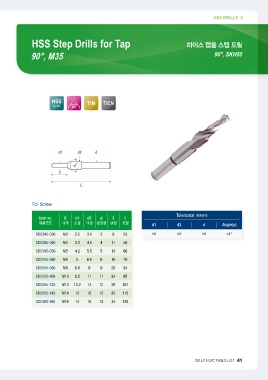

HSS Step Drills for Tap HSS DRILLS
90°, M35 하이스 탭용 스텝 드릴
90°, SKH55
HSS 90° TiN TiCN
Co 5%
For Screw
Item no. D d1 d2 d ℓ L Tolerance (허용공차)
제품코드 규격 소경 대경 샹크경 날장 전장 d1 d2 d Angle(α)
SD03H5-030 M3 2.5 3.4 3 8 52 h8 h9 h8 ±1°
SD03H5-040 M4 3.3 4.5 4 11 58
SD03H5-050 M5 4.2 5.5 5 13 66
SD03H5-060 M6 5 6.6 6 16 70
SD03H5-080 M8 6.8 9 9 20 84
SD03H5-100 M10 8.5 11 11 24 95
SD03H5-120 M12 10.2 14 12 29 107
SD03H5-140 M14 12 16 12 32 115
SD03H5-160 M16 14 18 12 34 135
2014/15 DYC TOOLS LIST 41
