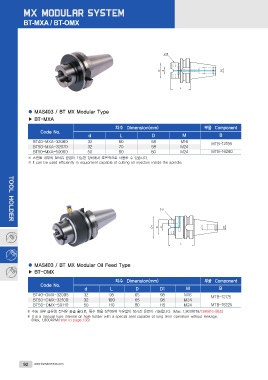

BT-MXA / BT-OMX

● MAS403 / BT MX Modular Type
▶ BT-MXA

Code No. 치수 Dimension(mm) 부품 Component
B
dL DM
MTB-12195
BT40-MXA-32060 32 60 58 M16 MTB-16260
BT50-MXA-32070 32 70 58 M24
BT50-MXA-50080 50 80 80 M24

※ 스핀들 내부의 절삭유 공급이 가능한 장비에서 효율적으로 사용할 수 있습니다.
※ It can be used efficiently in equipment capable of cutting oil injection inside the spindle.

TOOL HOLDER

● MAS403 / BT MX Modular Oil Feed Type
▶ BT-OMX

Code No. 치수 Dimension(mm) 부품 Component

d L D D1 M B

BT40-OMX-32095 32 95 65 98 M16 MTB-12175
BT50-OMX-32100 32 100 65 98 M24
BT50-OMX-50110 50 110 80 115 M24 MTB-16225

※ 수동 내부 급유형 절삭유 공급 홀더로, 특수 씰을 장착하여 누유없이 장시간 운전이 가능합니다. (Max. 1,800RPM/138페이지참조)
※ It is a manual type internal oil hole holder with a special seal capable of long term operation without leakage.

(Max. 1,800RPM/refer to page 138)
