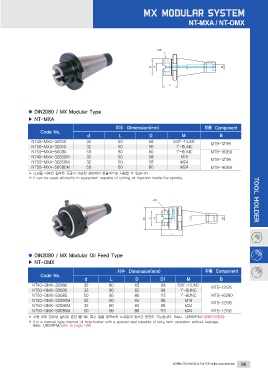

NT-MXA / NT-OMX

● DIN2080 / MX Modular Type
▶ NT-MXA

Code No. 치수 Dimension(mm) 부품 Component
d LD M B

NT40-MXA-32050 32 50 58 5/8″-11UNC MTB-12195
NT50-MXA-32050 32 50 58 1″-8UNC MTB-16260
NT50-MXA-50080 50 80 80 1″-8UNC MTB-12195
NT40-MXA-32050M 32 50 58 M16 MTB-16260
NT50-MXA-32050M 32 50 58 M24
NT50-MXA-50080M 50 80 80 M24

※ 스핀들 내부의 절삭유 공급이 가능한 장비에서 효율적으로 사용할 수 있습니다. TOOL HOLDER
※ It can be used efficiently in equipment capable of cutting oil injection inside the spindle.

● DIN2080 / MX Modular Oil Feed Type
▶ NT-OMX

Code No. 치수 Dimension(mm) 부품 Component

d L D D1 M B

NT40-OMX-32080 32 80 65 98 5/8″-11UNC MTB-12195
NT50-OMX-32080 32 80 65 98 1″-8UNC
NT50-OMX-50085 50 85 80 115 1″-8UNC MTB-16260
NT40-OMX-32080M 32 80 65 98 M16
NT50-OMX-32080M 32 80 65 98 M24 MTB-12195

NT50-OMX-50085M 50 85 80 115 M24 MTB-12195

※ 수동 내부 급유형 절삭유 공급 홀더로, 특수 씰을 장착하여 누유없이 장시간 운전이 가능합니다. (Max. 1,800RPM/138페이지참조)
※ It is a manual type internal oil hole holder with a special seal capable of long term operation without leakage.

(Max. 1,800RPM/refer to page 138)

KOREA TECHNICS is The TOP of the world technics 95
