BT-OAE

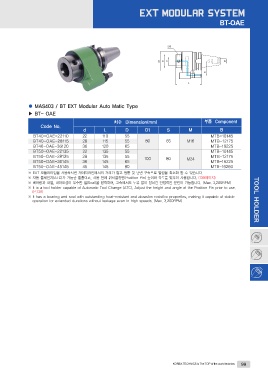

● MAS403 / BT EXT Modular Auto Matic Type

▶ BT- OAE

Code No. 치수 Dimension(mm) 부품 Component
MB
dL D D1 S

BT40-OAE-22110 22 110 55 65 MTB-10145
BT40-OAE-28115 28 115 55 80 M16 MTB-12175

BT40-OAE-36120 36 120 65 MTB-16225
BT50-OAE-22135 22 135 55 MTB-10145
BT50-OAE-28135 28 135 55 MTB-12175
BT50-OAE-36145 36 145 65 100 80 M24 MTB-16225

BT50-OAE-45145 45 145 80 MTB-16260

※ EXT 모듈라타입을 사용하시면 게이지라인에서의 거리가 짧고 원통 및 단면 구속으로 떨림을 최소화 할 수 있습니다. TOOL HOLDER
※ 자동 툴체인지(ATC)가 가능한 툴홀더로, 사용 전에 위치결정핀(Position Pin) 높이와 각도를 맞추어 사용합니다. (139페이지)
※ 베어링과 내열, 내마모성이 우수한 씰(Seal)을 장착하여, 고속에서도 누유 없이 장시간 안정적인 운전이 가능합니다. (Max. 3,200RPM)
※ It is a tool holder capable of Automatic Tool Change (ATC). Adjust the height and angle of the Position Pin prior to use.

(P.139)
※ It has a bearing and seal with outstanding heat-resistant and abrasion resistive properties, making it capable of stable

operation for extended durations without leakage even in high speeds. (Max. 3,200RPM)
