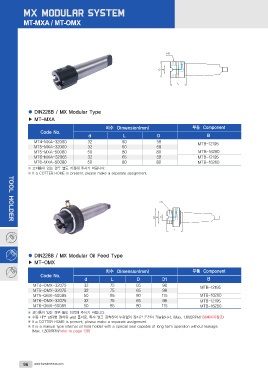

MT-MXA / MT-OMX

● DIN228B / MX Modular Type
▶ MT-MXA

Code No. 치수 Dimension(mm) D 부품 Component
dL 58 B
58
MT4-MXA-32060 32 60 80 MTB-12195
MT5-MXA-32060 32 60 58
MT5-MXA-50080 50 80 80 MTB-16260
MT6-MXA-32065 32 65 MTB-12195
MT6-MXA-50080 50 80 MTB-16260

※ 코터홈이 있는 경우 별도 지정해 주시기 바랍니다.
※ If a COTTER HOME is present, please make a separate assignment.

TOOL HOLDER

● DIN228B / MX Modular Oil Feed Type
▶ MT-OMX

Code No. 치수 Dimension(mm) 부품 Component
d L D D1 B

MT4-OMX-32075 32 75 65 98 MTB-12195
MT5-OMX-32075 32 75 65 98
MT5-OMX-50085 50 85 80 115 MTB-16260
MT6-OMX-32075 32 75 65 98 MTB-12195
MT6-OMX-50085 50 85 80 115 MTB-16260

※ 코터홈이 있는 경우 별도 지정해 주시기 바랍니다.
※ 수동 내부 급유형 절삭유 공급 홀더로, 특수 씰을 장착하여 누유없이 장시간 운전이 가능합니다. (Max. 1,800RPM/138페이지참조)
※ If a COTTER HOME is present, please make a separate assignment.
※ It is a manual type internal oil hole holder with a special seal capable of long term operation without leakage.

(Max. 1,800RPM/refer to page 138)
