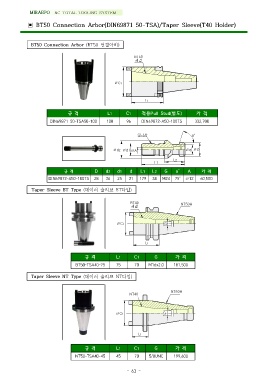

MIRAEPO NC TOTAL TOOLING SYSTEM
▣ BT50 Connection Arbor(DIN69871 50-TSA)/Taper Sleeve(T40 Holder)
BT50 Connection Arbor (BT50 연결아버)
BT50
체결
∅C1
규격 L1 L1 가격
DIN69871 50-TSA50-100 100 332,700
C1 적용Pull Stud(별도)
96 DIN69872-A50-100TS
G나사 a°
∅d2 ∅d1 ∅A ∅d ∅D
L1 L2
규격 D d2 d1 d L1 L2 G a° A 가격
DIN69872-A50-100TS 28 36 25 21 179 34 M24 75° ∅12 60,500
Taper Sleeve BT Type (테이퍼 슬리브 BT타입)
BT40 NT50#
체결
∅C1 G
L1
규격 L1 C1 G 가격
BT50-TSA40-75 75 70 M16x2.0 181,500
Taper Sleeve NT Type (테이퍼 슬리브 NT타입)
NT40 NT50#
∅C1 G
L1
규격 L1 C1 G 가격
NT50-TSA40-45 45
70 5/8UNC 199,600
