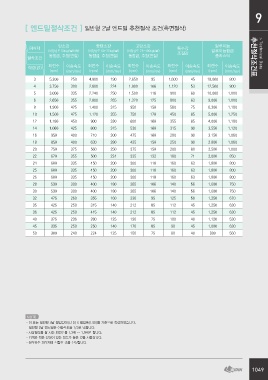

[ 엔드밀절삭조건 ] 일반형 2날 엔드밀 추천절삭 조건(측면절삭) 9

피삭재 탄소강 중탄소강 고탄소강 특수강 알루미늄 > Technical Data
조질강 알루미늄합금
절삭조건 (이장강도 50kgf/㎣이하) (이장강도 50-75kgf/㎣) (이장강도 75-100kgf/㎣) 추천절삭조건표
플라스틱
직경(Ø) 동합금, 주철(연질) 동합금, 주철(연질) 동합금, 주철(연질)

3 회전수 이송속도 회전수 이송속도 회전수 이송속도 회전수 이송속도 회전수 이송속도
4 (rpm) (mm/rev) (rpm) (mm/rev) (rpm) (mm/rev) (rpm) (mm/rev) (rpm) (mm/rev)
5
6 5,300 250 4,000 190 2,650 95 1,600 45 18,000 800
8 3,750 300 2,800 224 1,900 106 1,120 53 12,500 900
10 3,000 335 2,240 250 1,500 118 900 60 10,000 1,000
12 2,650 355 2,000 265 1,320 125 800 63 9,000 1,000
14 1,900 425 1,400 315 950 150 560 75 6,300 1,180
16 1,500 475 1,120 355 750 170 450 85 5,000 1,250
18 1,180 450 900 330 600 160 355 85 4,000 1,180
20 1,060 425 800 315 530 160 315 90 3,550 1,120
22 950 400 710 300 475 160 280 90 3.150 1,060
24 850 400 630 280 425 150 250 90 2.800 1,060
25 750 375 560 250 375 150 200 80 2,500 1,000
26 670 355 500 224 335 132 180 71 2,000 850
28 600 335 450 200 300 118 160 63 1,800 800
30 600 335 450 200 300 118 160 63 1,800 800
32 600 335 450 200 300 118 160 63 1,800 800
35 530 300 400 180 265 106 140 56 1,600 750
36 530 300 400 180 265 106 140 56 1,600 750
40 475 260 355 160 236 95 125 50 1,250 670
45 425 250 315 140 212 85 112 45 1,250 630
50 425 250 415 140 212 85 112 45 1,250 630
375 236 280 125 190 75 100 40 1,120 530
335 250 250 140 170 85 45 1,000 630
300 240 224 125 150 75 90 40 560
80 900

NOTE

ㆍ이 표는 일반형 4날 절입깊이(0.1D) X 절입폭(1.5D)를 기준으로 작성하였습니다.
일반형 2날 엔드밀은 이송속도를 1/2로 낮춥니다.

ㆍ사상절삭을 할 시는 회전수를 1.3배 ~ 1.5배로 합니다.
ㆍ기계와 척은 강성이 있는 정도가 높은 것을 사용합니다.
ㆍ절삭유는 피삭재에 적합한 것을 선정합니다.
