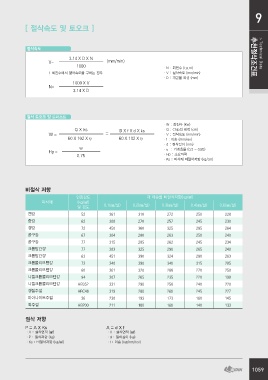

[ 절삭속도 및 토오크 ] 9

절삭속도 > Technical Data

V= 3.14 X D X N (mm/min) 추천절삭조건표

1000 ·N : 회전수 (r.p.m)
·V : 절삭속도 (mm/min)
1 회전수에서 절삭속도를 구하는 경우 ·D : 가공물 외경 (mm)

1000 X V
N=

3.14 X D

절삭 토오크 및 트러스트 = D X f X d X ks ·W : 회전수 (Kw)
60 X 102 X η ·Q : Chip의 체적 (cm)
Q X ks ·V : 절삭속도 (mm/min)
W= ·f : 이송 (mm/rev)
·d : 절삭깊이 (mm)
60 X 102 X η ·η : 기계효율 (0.5 - 0.85)
w ·Hp : 소요마력
·Ks : 피삭재 비절삭저항 (kg/cm)
Hp =
0.75

비절삭 저항 인장강도 각 이송별 비절삭저항(kg/㎟)
(kg/㎟)
피삭재 및 경도 0.1(㎜/날) 0.2(㎜/날) 0.3(㎜/날) 0.4(㎜/날) 0.6(㎜/날)

연강 52 361 310 272 250 228
중강 62 308 270 257 245 230
경강 72 450 360 325 295 264
공구강 67 304 280 263 250 240
공구강 77 315 285 262 245 234
크롬망간강 77 383 325 290 265 240
크롬망간강 63 451 390 324 290 263
크롬몰리브텐강 73 340 390 340 315 285
크롬몰리브텐강 60 361 320 288 270 250
니켈크롬몰리브텐강 94 307 265 235 220 198
니켈크롬몰리브텐강 HB352 331 290 258 240 220
경질주철 HRC46 319 280 260 245 227
미아나이트주철 36 230 193 173 160 145
회주철 HB200 211 180 160 140 133

절삭 저항 A=dXf

P = A X Ks ·A : 절삭면적 (㎟)
·d : 절삭깊이 (kg)
·A : 절삭면적 (㎟) ·f : 이송 (kg/mm/rev)
·P : 절삭저항 (kg)
·Ks : 비절삭저항 (kg/㎟)

1059
