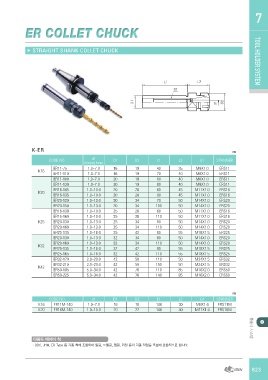

ER COLLET CHUCK                                                                                 TOOL HOLDER7

▶ STRAIGHT SHANK COLLET CHUCK                                                                              TOOL HOLDER SYSTEM

K-ER                                                                                      ㎜

      CODE NO.         d1           D1  D2 L1   L2 G1 SPANNER

K16   ER11-75     (Clamping Range)  16  19 40   35                         M8X1.0  ERS11
      ER11-110                      16  19 70
                    1.0~7.0         20  19 60   40                         M8X1.0  ERS11
                    1.0~7.0         20  19 90
      ER11-100      1.0~7.0         20  28 60   40                         M8X1.0  ERS11
                    1.0~7.0         20  28 90
      ER11-130     1.0~10.0         20  34 70   40                         M8X1.0  ERS11
                   1.0~10.0         20  34 100
K20   ER16-105     1.0~13.0         25  28 80   45 M11X1.0 ERS16
      ER16-135     1.0~13.0         25  28 110
                   1.0~10.0         25  34 80   45 M11X1.0 ERS16
                   1.0~10.0         25  34 110
      ER20-120     1.0~13.0         25  42 80   50 M14X1.0 ERS20
                   1.0~13.0         32  34 80
      ER20-150     1.0~16.0         32  34 110  50 M14X1.0 ERS20
                   1.0~13.0         32  42 80
      ER16-130     1.0~13.0         32  42 110  50 M11X1.0 ERS16
                   1.0~16.0         42  50 110
      ER16-160     1.0~16.0         42  50 150  50 M11X1.0 ERS16
                   2.0~20.0         42  78 110
K25 ER20-130       2.0~20.0         42  78 140  50 M14X1.0 ERS20
                   5.0~34.0
      ER20-160     5.0~34.0             D2 L1   50 M14X1.0 ERS20
                                        16 140
      ER25-135                          22 140  55 M18X1.5 ERS25

      ER20-130                                  50 M14X1.0 ERS20

K32   ER20-160                                  50 M14X1.0 ERS20
      ER25-135
                                                55 M18X1.5 ERS25

      ER25-165                                  55 M18X1.5 ERS25

      ER32-170                                  50 M24X1.5 ERS32

K42   ER32-210                                  50 M24X1.5 ERS32
      ER50-185
                                                85 M16X2.0 ERS50

      ER50-225                                  85 M16X2.0 ERS50

        CODE NO.     d1             D1                                                       ㎜
K16 ER11M-140     1.0~7.0           16
K20 ER16M-140     1.0~10.0          20          L2 G1 SPANNER
                                                30 M8X1.0 ERS11M
                                                40 M11X1.0 ERS16M

 다용도 베이비 척                                                                                      툴홀더 시스템

ㆍDBC, JHM, ER Type 등 각종 척에 조합하여 밀링, 드릴링, 탭핑, 리밍 등의 각종 작업을 폭넓게 효율적으로 합니다.

                                                                                                823
