P. 825

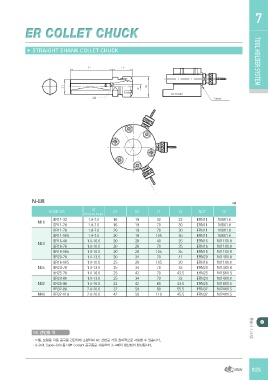

ER COLLET CHUCK                                                                          TOOL HOLDER7

▶ STRAIGHT SHANK COLLET CHUCK                                                                       TOOL HOLDER SYSTEM

N-ER                                                                                  ㎜

      CODE NO.       d1           D1  D2 L1 L2 NUT G1

N16   ER11-32   (Clamping Range)  16  19  32                       22  ERN11  M8X1.0
      ER11-70                     16
                  1.0-7.0         20  19  70                       30  ERN11  M8X1.0
                  1.0-7.0         20
      ER11-70     1.0-7.0         20  19  70                       30  ERN11  M8X1.0
                  1.0-7.0         20
      ER11-105    1.0-10.0        20  19  105                      30  ERN11  M8X1.0
                  1.0-10.0        20
N20   ER16-40     1.0-10.0        25  28 40 25 ERN16 M11X1.0
      ER16-70     1.0-13.0        25
                  1.0-10.0        25  28 70 35 ERN16 M11X1.0
                  1.0-13.0        25
      ER16-105    1.0-16.0        32  28 105 35 ERN16 M11X1.0
                  1.0-13.0        32
      ER20-70     1.0-16.0        42  34 70 41 ERN20 M14X1.0
                  2.0-20.0
      ER16-105    2.0-20.0            28 105 30 ERN16 M11X1.0

N25 ER20-70                           34 70 32 ERN20 M14X1.0

      ER25-70                         42 70 43.5 ERN25 M18X1.5

      ER20-80                         34 70 32 ERN20 M14X1.0

N32 ER25-80                           42 80 43.5 ERN25 M18X1.5

      ER32-80                         50 80 55.5 ERN32 M24X1.5

N40 ER32-110                          50 110 45.5 ERN32 M24X1.5

 NC 선반용 척                                                                                툴홀더 시스템

ㆍ드 릴, 보링등 각종 공구를 간단하게 조합하여 NC 선반을 가장 효과적으로 사용할 수 있습니다.
ㆍU -Drill, Super-Drill 등 내부 Coolant 공구등을 사용하여 3-4배의 생산성이 향상됩니다.

                                                                                         825
