P. 828

TOOL HTOOOLLDHEOLRDER SYSTEM7

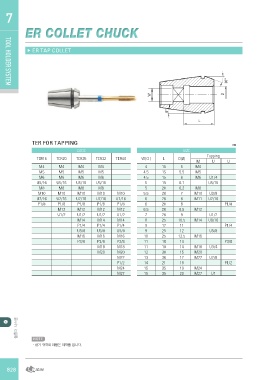

                                ER COLLET CHUCK

                                       ▶ ER TAP COLLET

                                     TER FOR TAPPING                                                                    ㎜

                                                   CODE                                           SIZE

                                     TER16 TER20 TER25                    TER32  TER40  W(ㅁ)  L   D(Ø)         Tapping
                                                                                                        MU U
                                                                           M4     M10     4   15
                                      M4     M4     M4                     M5    U7/16   4.5  15  5 M4
                                      M5     M5     M5                     M6     P1/8   4.5  15
                                      M6     M6     M6                    U5/16   M12     5   15  5.5 M5
                                     U5/16  U5/16  U5/16                   M8    U1/2     5   20
                                      M8     M8     M8                     M10    M14    5.5  20  6 M6 U1/4
                                     M10    M10    M10                    U7/16   P1/4    6   20
                                     U7/16  U7/16  U7/16                   P1/8  U5/8     6   20  6.1 U5/16
                                     P1/8   P1/8   P1/8                    M12    M16    6.5  20
                                            M12    M12                    U1/2    P3/8    7   20  6.2 M8
                                            U1/2   U1/2                    M14    M18     8   25
                                                   M14                     P1/4   M20     9   17  7 M10 U3/8
                                                   P1/4                   U5/8    M22     9   25
                                                   U5/8                    M16    P1/2    10  25  8 M11 U7/16
                                                   M16                     P3/8   M24     11  18
                                                   P3/8                    M18    M27     11  18  8 P1/8
                                                                           M20            12  30
                                                                                          13  30  8.5 M12
                                                                                          14  21
                                                                                          15  35  9 U1/2
                                                                                          15  35
                                                                                                  10.5 M14 U9/16

                                                                                                  11 P1/4

                                                                                                  12 U5/8

                                                                                                  12.5 M16

                                                                                                  14 P3/8

                                                                                                  14 M18 U3/4

                                                                                                  15 M20

                                                                                                  17 M22 U7/8

                                                                                                  18 P1/2

                                                                                                  19 M24

                                                                                                  20 M27 U1

                            툴홀더 시스템
                                                  NOTE
                                                  ㆍ상 기 규격외 제품은 제작품 입니다.

                            828
