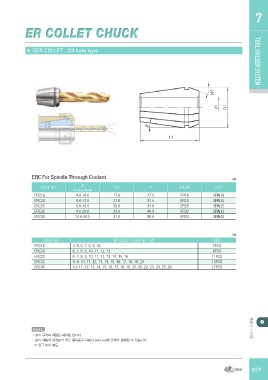

P. 827

ER COLLET CHUCK                                                                               TOOL HOLDER7

▶ GER COLLET _Oil hole type                                                                              TOOL HOLDER SYSTEM

ERC For Spindle Through Coolant                                                            ㎜

    CODE NO.         d1           D1     L1 CHUCK                                    NUT

ERC16           (Clamping Range)  17.0  27.5 ER16                                   ERN16
ERC20                             21.0  31.5 ER20                                   ERN20
ERC25             4.0-10.0        26.0  34.0 ER25                                   ERN25
ERC32             6.0-13.0        33.0  40.0 ER32                                   ERN32
ERC40             6.0-16.0        41.0  46.0 ER40                                   ERN40
                  8.0-20.0
                 10.0-26.0

                                                                                           ㎜

      CODE NO.                                ER COLLET CODE NO. (d)1                SET
ERC16           4, 5, 6, 7, 8, 9, 10,                                               7PCS
ERC20           6, 7, 8, 9, 10, 11, 12, 13                                          8PCS
ERC25           6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16                              11PCS
ERC32           8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20                    13PCS
ERC40           10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26  17PCS

 NOTE                                                                                         툴홀더 시스템

ㆍ상기 규격외 제품은 제작품 입니다.
ㆍ상 기 제품의 내경보다 작은 절삭공구 사용시 Run-out에 문제가 발생할 수 있습니다.

  ※ SET BOX 별도

                                                                                              827
