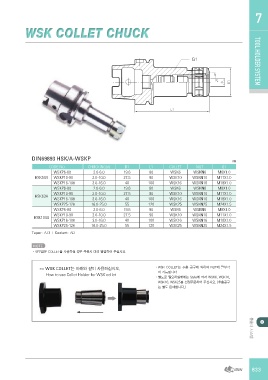

Page 833 - widin

WSK COLLET CHUCK TOOL HOLDER7

TOOL HOLDER SYSTEM

DIN69893 HSK/A-WSKP ㎜

CODE NO. CHUCKING(d) D1 L1 COLLET NUT G1
2.0-6.0 19.6
WSKP6-80 2.0-10.0 27.5 80 WSK6 WSKN6 M8X1.0
3.0-16.0 40
HSK50A WSKP10-90 2.0-6.0 19.6 90 WSK10 WSKN10 M11X1.0
2.0-10.0 27.5
WSKP16-100 3.0-16.0 40 100 WSK16 WSKN16 M18X1.0
16.0-25.0 55
WSKP6-80 2.0-6.0 19.6 80 WSK6 WSKN6 M8X1.0
2.0-10.0 27.5
HSK63A WSKP10-90 3.0-16.0 40 90 WSK10 WSKN10 M11X1.0
WSKP16-100 16.0-25.0 55
100 WSK16 WSKN16 M18X1.0

WSKP25-120 120 WSK25 WSKN25 M24X1.5

WSKP6-80 80 WSK6 WSKN6 M8X1.0

HSK100A WSKP10-90 90 WSK10 WSKN10 M11X1.0
WSKP16-100
100 WSK16 WSKN16 M18X1.0

WSKP25-120 120 WSK25 WSKN25 M24X1.5

Taper : AT3 | Coolant : AD

NOTE
ㆍ내부급유 COLLET를 사용하실 경우 주문시 미리 말씀하여 주십시요.

>> WSK COLLET는 아래와 같이 사용하십시오. ㆍWSK COLLET는 추출 공구에 의하여 NUT에 탈부착
How to use Collet Holder for WSK collet 이 가능합니다

ㆍ별 도로 필요하실때에는 Style에 따라 WSK6, WSK10,
WSK16, WSK25를 선정주문하여 주십시요. (추출공구
는 별도 판매합니다.)
