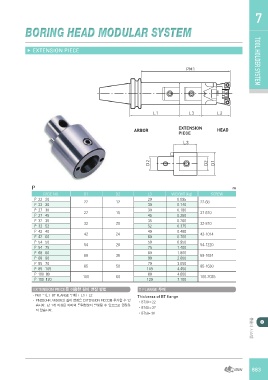

BORING HEAD MODULAR SYSTEM TOOL HOLDER7

▶ EXTENSION PIECE TOOL HOLDER SYSTEM

P ㎜

CODE NO. D1 D2 L3 WEIGHT (Kg) SCREW
22-68
P 22 20 22 12 20 0.095 27-610
P 22 30 30 0.140 32-810
42-1014
P 27 30 27 15 30 0.180 54-1220
P 27 45 45 0.250 68-1624
85-1630
P 32 35 32 20 35 0.260 100-2035
P 32 52 52 0.375

P 42 40 42 24 40 0.480
P 42 60 60 0.700

P 54 50 54 28 50 0.950
P 54 75 75 1.400

P 68 60 68 36 60 1.800
P 68 90 90 2.600

P 85 70 85 50 70 3.050
P 85 105 105 4.450

P 100 80 100 60 80 4.600
P 100 120 120 7.100

EXTENSION PIECE를 이용한 길이 연장 방법 T FLANGE 두께

ㆍP M1 = (L1-BT FLANGE 두께) + L3 + L2 Thickness of BT flange
ㆍPINZBOHR ARBOR의 길이 연장은 EXTENSION PIECE를 추가할 수 있 ㆍBT30 = 22
ㆍBT40 = 27
습니다. 단 1개 이상은 아바의 떨림형상이 발생될 수 있으므로 권장하 ㆍBT50= 38
지 않습니다.

툴홀더 시스템
