P. 879

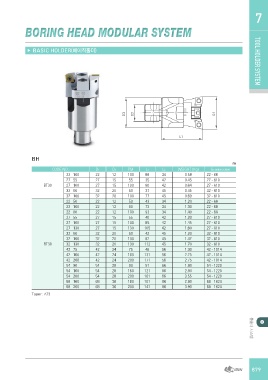

BORING HEAD MODULAR SYSTEM TOOL HOLDER7
▶ BASIC HOLDER(베이직홀더) TOOL HOLDER SYSTEM
BH ㎜
CODE NO. D1 D2 PM L1 L2 WEIGHT (Kg) G1 (ARBOR SCREW)
22 100 22 12 100 88 34 0.58 22 - 68
27 55 27 15 55 35 42 0.45 27 - 610
BT30 27 100 27 15 100 80 42 0.64 27 - 610
32 60 32 20 60 37 45 0.45 32 - 810
32 100 32 20 100 77 45 0.69 32 - 810
22 50 22 12 50 43 34 1.20 22 - 68
22 100 22 12 80 73 34 1.30 22 - 68
22 80 22 12 100 93 34 1.40 22 - 68
27 55 27 15 55 40 42 1.20 27 - 610
27 100 27 15 100 85 42 1.45 27 - 610
27 130 27 15 130 105 42 1.60 27 - 610
32 60 32 20 60 42 45 1.20 32 - 810
32 100 32 20 100 82 45 1.47 32 - 810
BT30 32 130 32 20 130 112 45 1.70 32 - 810
42 75 42 24 75 46 56 1.30 42 - 1014
42 160 42 24 160 131 56 2.25 42 - 1014
42 200 42 24 200 171 56 2.75 42 - 1014
54 90 54 28 90 51 66 1.80 54 - 1220
54 160 54 28 160 121 66 2.80 54 - 1220
54 200 54 28 200 161 66 3.55 54 - 1220
68 160 68 36 160 101 86 2.80 68 - 1624
68 200 68 36 200 141 86 3.90 68 - 1624
Taper : AT3
툴홀더 시스템
879
