TOOL HTOOOLLDHEOLRDER SYSTEM7

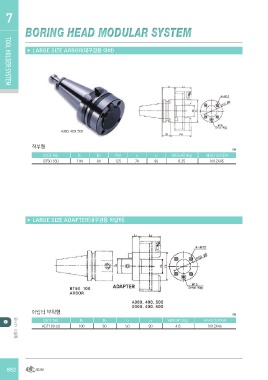

                                BORING HEAD MODULAR SYSTEM

                                       ▶ LARGE SIZE ARBOR(대구경용 아바)

                                     직부형                                                         ㎜

                                             CODE NO.  D1 D2 PM L1    L2 WEIGHT (Kg) HEAD SCREW
                                             BT50 160  100 60 125 70
                                                                      90 6.25  M12X45

                                     ▶ LARGE SIZE ADAPTER(대구경용 아답터)

                                     아답터 부착형                                                     ㎜

                            툴홀더 시스템  CODE NO.          D1 D2 L1       L2 WEIGHT (Kg) HEAD SCREW

                                     ADT100-50 100 60 50 90           4.6      M12X45

                            882
