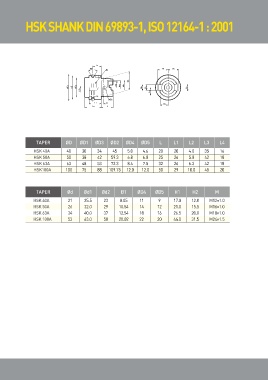

HSK SHANK DIN 69893-1, ISO 12164-1 : 2001

TAPER ØD ØD1 ØD3 ØD2 ØD4 ØD5 L L1 L2 L3 L4

HSK 40A 40 30 34 45 5.0 4.6 20 20 4.0 35 16
HSK 50A 50 38 42 59.3 6.8 6.0 25 26 5.0 42 18
HSK 63A 63 48 53 72.3 8.4 7.5 32 26 6.3 42 18
HSK100A 100 75 88 109.75 12.0 12.0 50 29 10.0 45 20

TAPER Ød Ød1 Ød2 B1 ØD4 ØD5 H1 H2 M

HSK 40A 21 25.5 23 8.05 11 9 17.0 12.0 M12×1.0
HSK 50A 26 32.0 29 10.54 14 12 21.0 15.5 M16×1.0
HSK 63A 34 40.0 37 12.54 18 16 26.5 20.0 M18×1.0
HSK 100A 53 63.0 58 20.02 22 20 44.0 31.5 M24×1.5
