JINYOUNG TOOL TECH Fig. 2

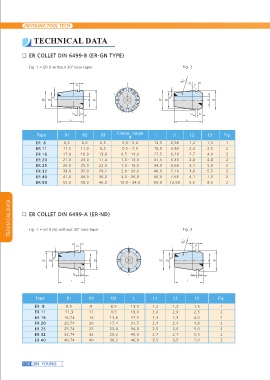

TECHNICAL DATA

ER COLLET DIN 6499-B (ER-GN TYPE)

Fig. 1 = ER 8 without 30 nose taper

Type D1 D2 D3 Clamp. range L L1 L2 L3 Fig.
d
ER 8 8,5 8,0 6,5 13,5 2,98 1,2 1,5 1
ER 11 11,5 11,0 9,5 0,5 - 5,0 18,0 3,80 2,0 2,5 2
ER 16 17,0 16,0 13,8 0,5 - 7,0 27,5 6,26 2,7 4,0 2
ER 20 21,0 20,0 17,4 0,5 - 10,0 31,5 6,36 2,8 4,8 2
ER 25 26,0 25,0 22,0 1,0 - 13,0 34,0 6,66 3,1 5,0 2
ER 32 33,0 32,0 29,2 1,0 - 16,0 40,0 7,16 3,6 5,5 2
ER 40 41,0 40,0 36,2 2,0 - 20,0 46,0 7,66 4,1 7,0 2
ER 50 52,0 50,0 46,0 3,0 - 26,0 60,0 12,60 5,5 8,5 2
10,0 - 34,0

TECHNICAL DATA ER COLLET DIN 6499-A (ER-ND) Fig. 2

Fig. 1 = ER 8 ND without 30 nose taper

Type D1 D2 D3 L L1 L2 L3 Fig.

ER 8 8,5 8 6,5 13,5 1,2 1,2 1,5 1
ER 11 11,3 11 9,5 18,0 2,0 2,0 2,5 2
ER 16 16,74 16 13,8 27,5 2,3 2,3 4,0 2
ER 20 20,74 20 17,4 31,5 2,4 2,4 4,8 2
ER 25 25,74 25 22,0 34,0 2,5 2,5 5,0 2
ER 32 32,74 32 29,2 40,0 2,7 2,7 5,5 2
ER 40 40,74 40 36,2 46,0 3,5 3,5 7,0 2
