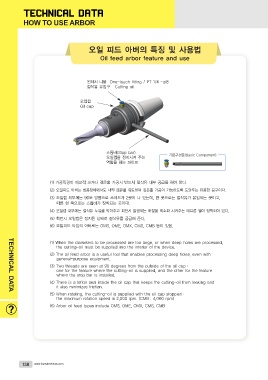

HOW TO USE ARBOR

오일 피드 아버의 특징 및 사용법

Oil feed arbor feature and use

원터치 니플 One-touch fitting / PT 1/4 -ø8
절삭유 유입구 Cutting oil
오일캡
Oil cap

스톱바(Stop bar) 기본구성품(Basic Component)
오일캡을 정지시켜 주는
역할을 하는 파이프

TECHNICAL DATA (1) 가공직경이 비교적 크거나 깊은홀 가공시 반드시 절삭유 내부 공급을 해야 한다.
(2) 오일피드 아버는 범용장비에서도 내부 급유를 유도하여 깊은홀 가공이 가능하도록 도와주는 유용한 공구이다.
(3) 오일캡 외부에는 90도 방향으로 쓰레드가 2곳이 나 있는데, 한 곳으로는 절삭유가 유입되는 곳이고,

다른 한 쪽으로는 스톱바가 장착되는 곳이다.
(4) 오일캡 내부에는 절삭유 누유를 막아주고 회전시 발생되는 마찰을 최소화 시켜주는 테프론 씰이 장착되어 있다.
(5) 회전시 오일캡은 정지된 상태로 절삭유를 공급해 준다.
(6) 오일피드 타입의 아버로는 OMS, OME, OMX, CMS, CMB 등이 있음.

(1) When the diameters to be processed are too large, or when deep holes are processed,
the cutting-oil must be supplied into the interior of the device.

(2) The oil feed arbor is a useful tool that enables processing deep holes, even with
general-purpose equipment.

(3) Two threads are seen at 90 degrees from the outside of the oil cap :
one for the feature where the cutting-oil is supplied, and the other for the feature
where the stop bar is installed.

(4) There is a teflon seal inside the oil cap that keeps the cutting-oil from leaking and
it also minimizes friction.

(5) When rotating, the cutting-oil is supplied with the oil cap stopped :
the maximum rotation speed is 2,000 rpm. (CMB : 4,000 rpm)

(6) Arbor oil feed types include OMS, OME, OMX, CMS, CMB
