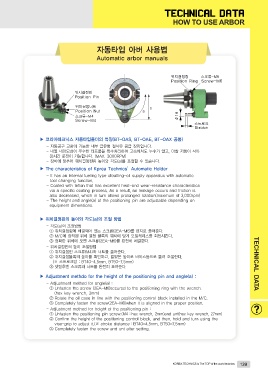

HOW TO USE ARBOR TECHNICAL DATA

자동타입 아버 사용법

Automatic arbor manuals

▶ 코리아테크닉스 자동타입홀더의 특징(BT-OAS, BT-OAE, BT-OAX 공통)
- 자동공구 교환이 가능한 내부 급유형 절삭유 공급 장치입니다.
- 내열 내마모성이 우수한 테프론을 특수처리하여 고속에서도 누수가 없고, 마찰 저항이 작아
장시간 운전이 가능합니다. (MAX. 3000RPM)
- 장비에 맞추어 위치결정핀의 높이와 각도(a)를 조절할 수 있습니다.

▶ The characteristics of Kprea Technics’Automatic Holder
- It has an internal fueling type ofcutting-oil supply apparatus with automatic
tool changing function.
- Coated with teflon that has excellent heat-and wear-resistance characteristics
via a specific coating process. As a result, no leakage occurs and friction is
also decreased, which in turn allows prolonged rotation(maximum of 3,000rpm)
- The height and angle(a) of the positioning pin are adjustable depending on
equipment dimensions.

▶ 위치결정핀의 높이와 각도(a)의 조절 방법
- 각도(a)의 조절방법
① 위치결정링에 체결되어 있는 스크류(2EA-M6)를 렌지로 풀어준다.
② M/C에 장착된 위치 결정 블록의 위치에 맞게 오일케이스를 회전시킨다.
③ 정확한 위치에 오면 스크류(2EA-M6)를 완전히 체결한다.
- 위치결정핀의 높이 조절방법
① 위치결정핀 스크류(M4)와 너트를 풀어준다.
② 위치결정블록의 높이를 확인하고, 알맞은 높이로 바이스등으로 돌려 조절한다.
(※ 스트로크양 : BT40-4.5mm, BT50-7.5mm)
③ 셋팅후엔 스크류와 너트를 완전히 조여준다.

▶ Adjustment methdo for the height of the positioning pin and angle(a) :
- Adjustment method for angle(a) :
① Unfasten the screw (2EA-M6)secured to the positioning ring with the wrench.
(hex key wrench, 3mm)
② Rotate the oil case in line with the positioning control block installed in the M/C.
③ Completely fasten the screw(2EA-M6)when it is aligned in the proper position.
- Adjustment method for height of the positioning pin :
① Unfasten the positioning pin screw.(M4 : hex wrench, 2mm)and unt(hex key wrench, 27mm)
② Confirm the height of the positioning control block, and then, hold and turn using the
vise-grip to adjust it.(※ stroke distance : BT40=4.5mm, BT50=7.5mm)
③ Completely fasten the screw and unt after setting.

KOREA TECHNICS is The TOP of the world technics 139
