WORKING NOTICE

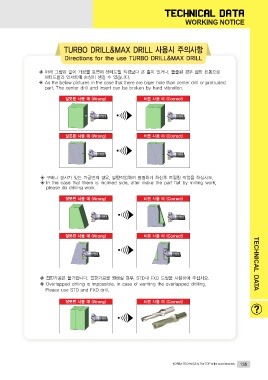

TURBO DRILL&MAX DRILL 사용시 주의사항

Directions for the use TURBO DRILL&MAX DRILL

◈ 아래 그림과 같이 가공물 표면에 센터드릴 직경보다 큰 홀이 있거나, 돌출된 경우 심한 진동으로
센터드릴과 인서트에 손상이 생길 수 있습니다.

◈ As the below pictures in the case that there are biger hole than center drill or protruded
part, The center drill and insert can be broken by hard vibration.

잘못된 사용 예 (Wrong) 바른 사용 예 (Correct)

잘못된 사용 예 (Wrong) 바른 사용 예 (Correct)

◈ 구배나 경사가 있는 가공면의 경우, 밀링작업하여 평평하게 하신후 드릴링 작업을 하십시오.
◈ In the case that there is inclined side, after make the part flat by milling work,

please do drilling work.

잘못된 사용 예 (Wrong) 바른 사용 예 (Correct)

잘못된 사용 예 (Wrong) 바른 사용 예 (Correct) TECHNICAL DATA

◈ 겹판가공은 불가합니다. 겹판가공을 원하실 경우, STD나 FXD 드릴을 사용하여 주십시오.
◈ Overlapped driling is impossible. In case of wanting the overlapped drilling,

Please use STD and FXD drill.

잘못된 사용 예 (Wrong) 바른 사용 예 (Correct)

KOREA TECHNICS is The TOP of the world technics 135
