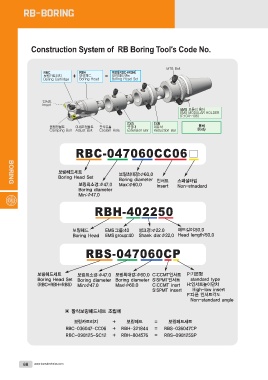

Construction System of RB Boring Tool′s Code No.

R보B링C카트리지 RBH RBS[RBC+RBH] MTB Bolt
Boring Cartridge 보링헤드 보링헤드셋트
+ Boring Head = Boring Head Set

인서트 EEMMSS M모O듈D러UL홀A더R HOLDER
Insert (P.104~106)

클램핑볼트 미세조정볼트 절삭유홀 EXB EXR 몸체
연결대 레듀셔 Body
Clamping Bolt Adjust Bolt Coolant Hole Extension Bar Reduction Bar

BORING RBC-047060CC06

보링헤드세트 보링최대경:Φ60.0
Boring Head Set Boring diameter
Max:Φ60.0 인서트 스폐셜타입
보링최소경:Φ47.0 Insert Non-stnadard
Boring diameter
Min:Φ47.0

RBH-402250

보링헤드 EMS그룹:40 생크경:Φ22.0 헤드길이:50.0
Boring Head EMSgroup:40 Shank dia:Φ22.0 Head length:50.0

RBS-047060CP

보링헤드세트 보링최소경:Φ47.0 보링최대경:Φ60.0 C:CCMT인서트 P:기본형
Boring Head Set Boring diameter Boring diameter S:SPMT인서트 standard type
(RBC+RBH=RBS) Min:Φ47.0 Max:Φ60.0 C:CCMT insrt
S:SPMT insert H:인서트높이단차
High-low insert

F:다른 인서트각도
Non-standard angle

▣ 황삭보링헤드세트 조립예

보링카트리지 + 보링헤드 = 보링헤드세트

RBC-036047-CC06 + RBH-321844 = RBS-036047CP

RBC-098125-SC12 + RBH-804576 = RBS-098125SP
