P. 68

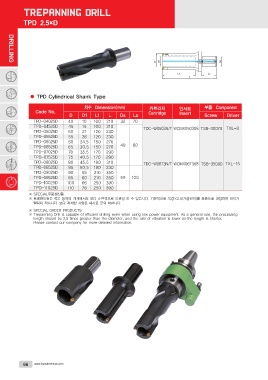

TPD 2.5×D

DRILLING

          ● TPD Cylindrical Shank Type

          Code No.                      치수 Dimension(mm)      카트리지  인서트     부품 Component
                                    D D1 L1 L Ds Ls Cartridge       Insert  Screw Driver

          TPD-04025D                40 10 100 210 32 70
          TPD-04525D
          TPD-05025D                45 15 100 210             TDC-W0503N/T WCMX050308 TSB-30070 TXL-8
          TPD-05525D                50 21 120 230
          TPD-06025D
          TPD-06525D                55 26 120 230
          TPD-07025D
          TPD-07525D                60  24.5 150 270  40  80
          TPD-08025D                65  30.5 150 270
          TPD-08525D
          TPD-09025D                70 35.5 170 290
          TPD-09525D
          TPD-10025D                75 40.5 170 290
          TPD-11025D
                                    80 45.5 190 310           TDC-W06T3N/T WCMX06T308 TSB-35090 TXL-15
                                    85 50.5 190 330

                                    90 55 210 350
                                    95 60 210 350 50 100

                                    100 66 250 390

                                    110 76 250 390

          ※ SPECIAL주문생산품
          ※ 트레판드릴은 적은 동력의 기계에서도 보다 효율적으로 드릴링 할 수 있습니다. 기본적으로 직경×2.5(가공길이)를 표준으로 권장하며 길이가

             떨림이 적습니다. 보다 자세한 사항은 폐사로 문의 바랍니다.

          ※ SPECIAL ORDER PRODUCTS
          ※ Trepanning Drill is capable of efficient drilling even when using low power equipment. As a general rule, the processing

             length should be 2.5 times greater than the diameter, and the rate of vibration is lower as the length is shorter.
             Please contact our company for more detailed information.
