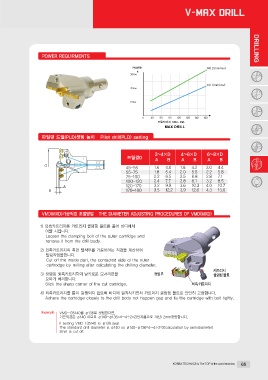

POWER REQUIRMENTS DRILLING

파일럿 드릴(PLD)셋팅 높이 Pilot drill(PLD) setting

드릴경D 2~4×D 4~6×D 6~8×D
45-55 AB AB AB
55-75 1.6 4.0 1.8 4.2 2.0 4.4
75-100 1.8 5.4 2.0 5.6 2.2 5.8
100-120 2.2 6.5 2.5 6.8 2.8 7.1
120-170 2.4 7.7 2.8 8.1 3.2 8.5
170-180 3.2 9.9 3.6 10.3 4.0 10.7
3.5 12.2 3.9 12.6 4.3 13.0

VMD(MXD)가공직경 조절방법 THE DIAMETER ADJUSTING PROCEDURES OF VMD(MXD)

1) 외측카트리지를 카트리지 클램핑 볼트를 풀어 바디에서
이탈 시킵니다.
Loosen the clamping bolt of the outer cartridge and
remove it from the drill body.

2) 외측카트리지의 측면 밀착부를 가공하려는 직경을 계산하여
밀링작업을합니다.
Cut off the inside part, the contacted side of the outer
cartrodge by milling after calculating the drilling diameter.

3) 컷팅된 외측카트리지의 날카로운 모서리면을
모따기 처리합니다.
Slick the sharp corner of the cut cartridge.

4) 외측카트리지를 틈이 발생되지 않도록 바디에 밀착시키면서 카트리지 클림핑 볼트로 단단히 고정합니다.
Adhere the cartridge closely to the drill body not happen gap and fix the cartridge with bolt tigftly.

Example VMD-135140를 ø136로 셋팅한다면,
기본직경은 ø140 이므로 ø140-ø136=4→4÷2=2(반지름으로 계산) 2mm컷팅합니다.
If setting VMD-135140 to ø136 seat
The standard drill diameter is ø140 so ø140-ø136=4→4÷2=2(calculation by semidiameter)
2mm is cut off.

KOREA TECHNICS is The TOP of the world technics 65
