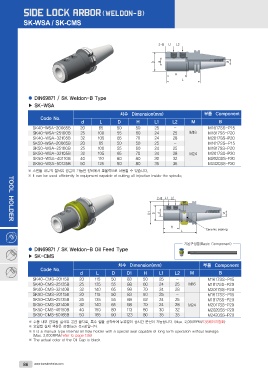

SK-WSA / SK-CMS

● DIN69871 / SK Weldon-B Type
▶ SK-WSA

Code No. 치수 Dimension(mm) M 부품 Component
d L D H L1 L2 M16
B
SK40-WSA-20065B 20 65 50 50 25 - M24 M1617SS-P15
SK40-WSA-25100B 25 100 55 60 24 25 M1817SS-P20
SK40-WSA-32105B 32 105 65 70 24 28 M2017SS-P20
SK50-WSA-20065B 20 65 50 50 25 - M1617SS-P15
SK50-WSA-25100B 25 100 55 60 24 25 M1817SS-P20
SK50-WSA-32105B 32 105 65 70 24 28 M2017SS-P20
SK50-WSA-40110B 40 110 80 80 30 32 M2020SS-P20
SK50-WSA-50125B 50 125 90 80 35 35 M2420SS-P20

TOOL HOLDER ※ 스핀들 내부의 절삭유 공급이 가능한 장비에서 효율적으로 사용할 수 있습니다.
※ It can be used efficiently in equipment capable of cutting oil injection inside the spindle.

기본구성품(Basic Component)

● DIN69871 / SK Weldon-B Oil Feed Type
▶ SK-CMS

Code No. 치수 Dimension(mm) 부품 Component

d L D D1 H L1 L2 M B

SK40-CMS-20115B 20 115 50 83 50 25 - M1617SS-P15
SK40-CMS-25135B 25 135 55 88 60 24 25 M16 M1817SS-P20
SK40-CMS-32140B 32 140 65 98 70 24 28 M2017SS-P20
SK50-CMS-20115B 20 115 50 83 50 25 -
SK50-CMS-25135B 25 135 55 88 62 24 25 M1617SS-P15
M1817SS-P20
SK50-CMS-32140B 32 140 65 98 70 24 28 M24 M2017SS-P20
SK50-CMS-40150B 40 150 80 113 80 30 32 M2020SS-P20
SK50-CMS-50165B 50 165 90 123 80 35 35
M2420SS-P20

※ 수동 내부 급유형 절삭유 공급 홀더로, 특수 씰을 장착하여 누유없이 장시간 운전이 가능합니다. (Max. 2,000RPM/138페이지참조)
※ 오일캡 실제 색상은 검정(lack Oxid)입니다.
※ It is a manual type internal oil hole holder with a special seal capable of long term operation without leakage.

(Max. 2,000RPM/refer to page 138)
※ The actual color of the Oil Cap is black
