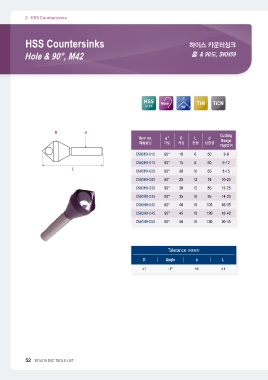

HSS Countersinks 하이스 카운터싱크
홀 & 90도, SKH59
HSS Countersinks
Hole & 90°, M42
HSS Hole TiN TiCN
Co 8% 90°
Item no. α° D L d Cutting
Range
제품코드 각도 직경 전장 샹크경
가공범위
CS03H9-010
CS03H9-015 90° 10 6 50 3-9
CS03H9-020
CS03H9-025 90° 15 8 60 5-12
CS03H9-030
CS03H9-035 90° 20 10 65 8-15
CS03H9-040
CS03H9-045 90° 25 12 74 10-20
CS03H9-050
90° 30 12 85 12-25
90° 35 16 95 14-30
90° 40 16 105 16-35
90° 45 16 120 18-40
90° 50 16 130 20-45
Tolerance (허용공차) L
D Angle d ±1
±1 -1° h9
