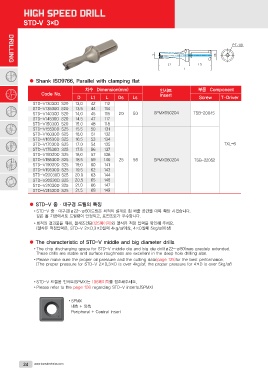

STD-V 3×D

DRILLING

● Shank ISO9766, Parallel with clamping flat

Code No. 치수 Dimension(mm) 인서트 부품 Component
Insert Screw T-Driver
STD-V13030D S20 D L1 L Ds Ls SPMX050204 TSB-20045
STD-V13530D S20 13.0 42 112 50
STD-V14030D S20 13.5 44 114 SPMX060204 TXL-6
STD-V14530D S20 14.0 45 115 20 56 TSB-22052
STD-V15030D S20 14.5 47 117
STD-V15530D S25 15.0 48 118
STD-V16030D S25 15.5 50 131
STD-V16530D S25 16.0 51 132
STD-V17030D S25 16.5 53 134
STD-V17530D S25 17.0 54 135
STD-V18030D S25 17.5 56 137
STD-V18530D S25 18.0 57 138
STD-V19030D S25 18.5 59 140 25
STD-V19530D S25 19.0 60 141
STD-V20030D S25 19.5 62 143
STD-V20530D S25 20.0 63 144
STD-V21030D S25 20.5 65 146
STD-V21530D S25 21.0 66 147
21.5 68 149

● STD-V 중 ・ 대구경 드릴의 특징

•STD-V 중 ・ 대구경(ø22~ø80)드릴은 최적의 설계로 칩 배출 공간을 대폭 확장 시켰습니다.
깊은 홀 가공에서도 드릴링이 안정되고, 표면조도가 우수합니다.

•최적의 결과물을 위해, 절삭조건표(125페이지)와 절삭유 적정 압력을 확인해 주세요.
(절삭유 적정압력은, STD-V 2×D,3×D일때 4kg/㎠이상, 4×D일때 5kg/㎠이상)

● The characteristic of STD-V middle and big diameter drills

•The chip discharging space for STD-V middle dia and big dia drill(ø22~ø80)was greately extended.
These drills are stable and surface roughness are excellent in the deep hole drilling also.

•Please make sure the proper oil pressure and the cutting data(page 125)for the best performance.
(The proper pressure for STD-V 2×D,3×D is over 4kg/㎠, the proper pressure for 4×D is over 5kg/㎠)

•STD-V 드릴용 인서트(SPMX)는 108페이지를 참조해주세요.
•Please refer to the page 108 regarding STD-V inserts.(SPMX)

•SPMX
내측 + 외측
Peripheral + Central Insert
