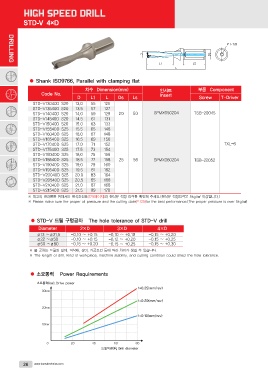

Page 28 - koreatechnics

STD-V 4×D

DRILLING

● Shank ISO9766, Parallel with clamping flat

Code No. 치수 Dimension(mm) 인서트 부품 Component
STD-V13040D S20 Insert Screw T-Driver
STD-V13540D S20 D L1 L Ds Ls SPMX050204 TSB-20045
STD-V14040D S20 13.0 55 125 50
STD-V14540D S20 13.5 57 127 SPMX060204 TXL-6
STD-V15040D S20 14.0 59 129 20 56 TSB-22052
STD-V15540D S25 14.5 61 131
STD-V16040D S25 15.0 63 133
STD-V16540D S25 15.5 65 146
STD-V17040D S25 16.0 67 148
STD-V17540D S25 16.5 69 150
STD-V18040D S25 17.0 71 152
STD-V18540D S25 17.5 73 154
STD-V19040D S25 18.0 75 156
STD-V19540D S25 18.5 77 158 25
STD-V20040D S25 19.0 79 160
STD-V20540D S25 19.5 81 162
STD-V21040D S25 20.0 83 164
STD-V21540D S25 20.5 85 166
21.0 87 168
21.5 89 170

※ 최고의 결과물을 위해서는 절삭조건표(125페이지)와 절삭유 적정 압력을 확인해 주세요.(절삭유 적정압력은 5kg/㎠ 이상입니다.)
※ Please make sure the proper oil pressure and the cutting date(P.125)for the best performance.(The proper pressure is over 5kg/㎠)

● STD-V 드릴 구멍공차 The hole tolerance of STD-V drill

Diameter 2×D 3×D 4×D
ø13 ~ø21.5 -0.10 ~ +0.15 -0.10 ~ +0.18 -0.15 ~ +0.20
ø22 ~ø50 -0.10 ~ +0.15 -0.12 ~ +0.20 -0.15 ~ +0.25
ø50 ~ø80 -0.15 ~ +0.20 -0.15 ~ +0.25 -0.15 ~ +0.30

※ 홀 공차는 드릴의 길이, 피삭재, 장비, 가공조건 등에 따라 차이가 생길 수 있습니다.
※ The length of drill, kind of workpiece, machine stability, and cutting condition could affect the hole tolerance.

● 소요동력 Power Requirements
