P. 797

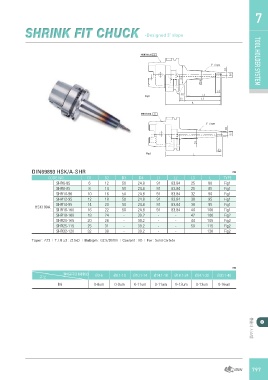

SHRINK FIT CHUCK -Designed 3˚ slope                                                                                         TOOL HOLDER7

                                                                                                                                       TOOL HOLDER SYSTEM

DIN69893 HSK/A-SHR                                                                                                       ㎜

    CODE NO.        D1 D2 D3 D4 L1 L2                                                           L3   L TYPE
                                                                                                25  80 Fig1
         SHR6-85    6 12 50 24.8 91 83.84                                                       25  85 Fig1
                                                                                                32  90 Fig1
         SHR8-85    8 14 50 24.8 91 83.84                                                       38  95 Fig1
                                                                                                38  95 Fig1
         SHR10-90   10 16 50 24.8 91 83.84                                                      40  100 Fig1
                                                                                                42  100 Fig2
         SHR12-95   12 18 50 24.8 91 83.84                                                      44  105 Fig2
                                                                                                50  115 Fig2
HSK100A  SHR14-95   14         20  50 24.8 91 83.84                                                 120 Fig2
         SHR16-100  16         22  50 24.8 91 83.84

         SHR18-100 18 24           - 39.2 -                                                  -

         SHR20-105 20 26           - 39.2 -                                                  -

         SHR25-115 25 31           - 39.2 -                                                  -

         SHR32-120 32 38           - 39.2 -                                                  -

Taper : AT3 | T.I.R ≥3 : /2.5xD | Bal/rpm : G2.5/20000 | Coolant : AD | For : Solid Carbide

                                                                                                            ㎜

구분           절삭공구SHANKØ Ø3-6       Ø6.1-10 Ø10.1-14 Ø14.1-18 Ø18.1-24 Ø24.1-30 Ø30.1-40

         h6             0-8um      0-9um 0-11um 0-11um 0-13um 0-13um                                0-16um

                                                                                                                            툴홀더 시스템
