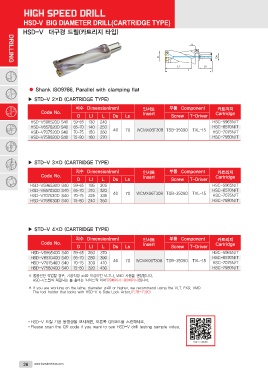

DRILLING HSD-V BIG DIAMETER DRILL(CARTRIDGE TYPE)

HSD-V 대구경 드릴(카트리지 타입)

● Shank ISO9766, Parallel with clamping flat

▶ STD-V 2×D (CARTRIDGE TYPE)

Code No. 치수 Dimension(mm) 인서트 부품 Component 카트리지
D L1 L Ds Ls Insert Screw T-Driver Cartridge

HSD-V596520D S40 59-65 130 240 HSC-5965N/T
HSD-V657020D S40 65-70 140 250 HSC-6570N/T
HSD-V707520D S40 70-75 150 260 40 70 WCMX06T308 TSB-35090 TXL-15 HSC-7075N/T
HSD-V758020D S40 75-80 160 270
HSC-7580N/T

▶ STD-V 3×D (CARTRIDGE TYPE)

Code No. 치수 Dimension(mm) 인서트 부품 Component 카트리지
D L1 L Ds Ls Insert Screw T-Driver Cartridge

HSD-V596530D S40 59-65 195 305 HSC-5965N/T
HSD-V657030D S40 65-70 210 320 HSC-6570N/T
HSD-V707530D S40 70-75 225 335 40 70 WCMX06T308 TSB-35090 TXL-15 HSC-7075N/T

HSD-V758030D S40 75-80 240 350 HSC-7580N/T

▶ STD-V 4×D (CARTRIDGE TYPE)

Code No. 치수 Dimension(mm) 인서트 부품 Component 카트리지
D L1 L Ds Ls Insert Screw T-Driver Cartridge

HSD-V596540D S40 59-65 260 370 HSC-5965N/T
HSC-6570N/T
HSD-V657040D S40 65-70 280 390 40 70 WCMX06T308 TSB-35090 TXL-15 HSC-7075N/T
HSD-V707540D S40 70-75 300 410
HSD-V758040D S40 75-80 320 430 HSC-7580N/T

※ 범용선반 작업할 경우, 가공직경 ø40 이상이면 VLT나, VMD 사용을 권장합니다.
HSD-V드릴과 체결되는 툴 홀더는 '사이드락 아버'(78페이지~90페이지)입니다.

※ If you are working on the lathe, diameter ø40 or higher, we recommend using the VLT, FXD, VMD
The tool holder that locks with HSD-V is Side Lock Arbor.(P.78~P.90)

•HSD-V 드릴 가공 동영상을 보시려면, 오른쪽 QR코드를 스캔하세요.
•Please scan the QR code if you want to see HSD-V drill testing sample video.
