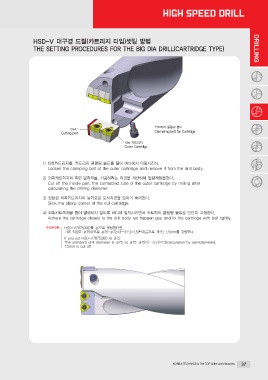

HSD-V 대구경 드릴(카트리지 타입)셋팅 방법 DRILLING
THE SETTING PROCEDURES FOR THE BIG DIA DRILL(CARTRIDGE TYPE)

1) 외측카트리지를, 카트리지 클램핑 볼트를 풀어 바디에서 이탈시킨다.
Loosen the clamping bolt of the outer cartridge and remove it from the drill body.

2) 외측카트리지의 측면 밀착부를, 가공하려는 직경을 계산하여 밀링작업을한다.
Cut off the inside part, the comtacted side of the outer cartridge by milling after
calculating the drilling diameter.

3) 컷팅된 외측카트리지의 날카로운 모서리면을 모따기 처리한다.
Slick the sharp corner of the cut cartridge.

4) 외측카트리지를 틈이 발생되지 않도록 바디에 밀착시키면서 카트리지 클램핑 볼트로 단단히 고정한다.
Adhere the cartridge closely to the drill body not happen gap and fix the cartridge with bolt tightly.

Example HSD-V707530D를 ø72로 셋팅한다면,
기본 직경은 ø75이므로 ø75-ø72=3→3÷2=1.5(반지름으로 계산), 1.5mm를 컷팅한다.
If you set HSD-V707530D to ø72
The standard drill diameter is ø75 so ø75-ø72=3→3÷2=1.5(calculation by semidiameter),
1.5mm is cut off
