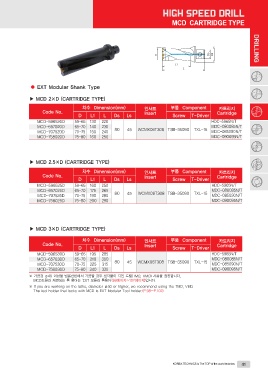

MCD CARTRIDGE TYPE

DRILLING

● EXT Modular Shank Type

▶ MCD 2×D (CARTRIDGE TYPE)

Code No. 치수 Dimension(mm) 인서트 부품 Component 카트리지
MCD-596520D Insert Screw T-Driver Cartridge
MCD-657020D D L1 L Ds Ls
MCD-707520D 45
MCD-758020D 59-65 130 220 HDC-5965N/T
65-70 140 230 MDC-080085N/T
70-75 150 240 80 WCMX06T308 TSB-35090 TXL-15 MDC-085090N/T

75-80 160 250 MDC-090095N/T

▶ MCD 2.5×D (CARTRIDGE TYPE)

Code No. 치수 Dimension(mm) 인서트 부품 Component 카트리지
MCD-596525D Insert Screw T-Driver Cartridge
MCD-657025D D L1 L Ds Ls
MCD-707525D 45
MCD-758025D 59-65 160 250 HDC-5965N/T
MDC-080085N/T
65-70 175 265 80 WCMX06T308 TSB-35090 TXL-15 MDC-085090N/T
70-75 190 280
75-80 200 290 MDC-090095N/T

▶ MCD 3×D (CARTRIDGE TYPE)

Code No. 치수 Dimension(mm) 인서트 부품 Component 카트리지
MCD-596530D Insert Screw T-Driver Cartridge
MCD-657030D D L1 L Ds Ls
MCD-707530D 45
MCD-758030D 59-65 195 285 HDC-5965N/T
65-70 210 300 MDC-080085N/T
70-75 225 315 80 WCMX06T308 TSB-35090 TXL-15 MDC-085090N/T

75-80 240 330 MDC-090095N/T

※ 가공경 ø40 이상을 범용선반에서 가공할 경우 센터붙이 타입 드릴(TMD, VMD) 사용을 권장합니다.
MCD드릴과 체결되는 툴 홀더는 'EXT 모듈러 툴홀더'(98페이지~102페이지)입니다.

※ If you are working on the lathe, diameter ø40 or higher, we recommend using the TMD, VMD
The tool holder that locks with MCD is EXT Modular Tool holder.(P.98~P.102)
