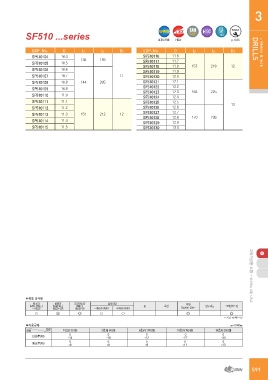

고속가공용 드릴SF510 ...series 3

파워맥스 드릴 HH ▶10xD 절삭조건
140°
ULTRA FINE HELIX > Metric & Inch
p.1036
DRILLS
EDP. No. D L1 L2 D2 EDP. No. D L1 L2 D2
11 11.6
SF510104 10.4 138 193 SF510116 11.7
SF510105 10.5 12 SF510117 11.8
SF510118 11.9 157 218 12
SF510106 10.6 SF510119 12.0
SF510120 12.1
SF510107 10.7 SF510121 12.2
SF510122 12.3
SF510108 10.8 144 205 SF510123 12.4
SF510124 12.5
SF510109 10.9 SF510125 12.6 164 225
SF510126 12.7 170 236
SF510110 11.0 SF510127 12.8
SF510128 12.9
SF510111 11.1 SF510129 13.0 13
SF510130
SF510112 11.2

SF510113 11.3 151 212

SF510114 11.4

SF510115 11.5

■적용 피삭재 합금강 프리하든강 열처리강 고속가공용 드릴 - 파워맥스 드릴 시리즈
(SCM, SK...) (NAK...)
탄소강 HB225~325 ~HRc55 SKD61 ~HRc55 SKD11 동 흑연 주철 알루미늄 스테인리스강
(S45C, S55C...) HRc30~50 FCD400. 500~
◎ ◎
~ HB225 ◎ ○○ ◎
○:적합 ◎:매우적합
○

■허용공차 1이상 3이하 3초과 6이하 6초과 10이하 10초과 18이하 ㎛=1/1000㎜
공차 외경
0 0 0 0 18초과 30이하
인선부(h8) -14 -18 -22 -27 0
0 0 0 0 -33
생크부(h6) -6 -8 -9 -11 0
-13
