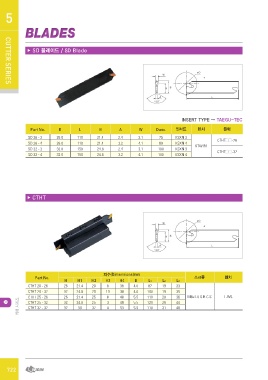

CUTTER SERIES5
BLADES

▶ SD 블레이드 / SD Blade

INSERT TYPE → TAEGU-TEC

Part No. B L H A W Dwax. 인서트 렌치 블럭

SD 26 - 3 26.0 110 21.4 2.4 3.1 75 KSXN 3 KTW R1 CTHT -26
SD 26 - 4 26.0 110 21.4 3.2 4.1 80 KSXN 4 CTHT -32
SD 32 - 3 32.0 150 24.8 2.4 3.1 100 KSXN 3
SD 32 - 4 32.0 150 24.8 3.2 4.1 100 KSXN 4

▶ CTHT

커터 시리즈 Part No. 치수(Dimensions)mm L3 스크류 렌치
H H1 H2 H3 H4 B L1 L2 33 L-W5
CTHT 20 - 26 26 21.4 20 8 38 4.0 87 19
CTHT 20 - 32 32 24.8 20 13 38 4.0 100 19 35
CTHT 25 - 26 26 21.4 25 8 48 5.5 110 20 36 M6×1.0 S.H.C.S
CTHT 25 - 32 32 24.8 25 3 48 5.5 120 28 44
CTHT 32 - 32 32 30 32 4 53 5.5 110 31 48

722
